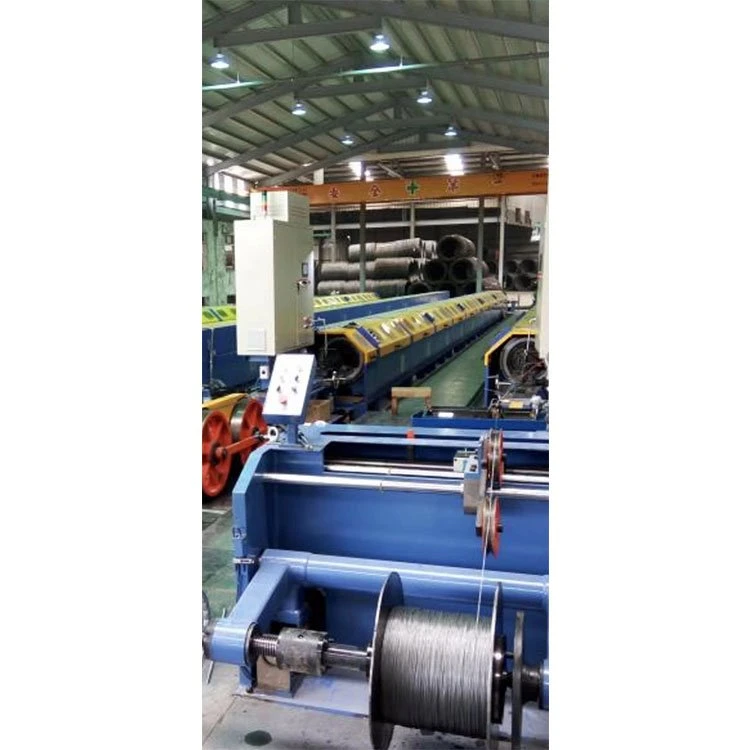

250/6 Horizontální potrubní splétací stroj

Sériové číslo

Název zakoupeného zařízení

Celkové rozměry

Model

Počet

Hmotnost

1

Vysokorychlostní trubkový twister

Šířka 1000* výška 1300* délka 8800

6/250

3200 kg

Složení zařízení

1, zařízení se skládá z centrální linky, hlavně, tváření, trakce, zatahovacího vedení, elektrické řídicí části;

Projekt

Sériové číslo

Struktura zařízení

Funkční požadavky a parametry zařízení

poznámka

Základem této práce může a ženšen Číslo

1

Průměr drátu před kroucením (mm)

0,8 ~ 1,8

2

Průměr po zkroucení (mm)

2,5 ~ 4

3

Rozsah kroucení (mm)

1-80

4

Rychlost zařízení (R.P.M.)

Maximální otáčky 2000 ot / min, pracovní rychlost 1800 ot / min, nastavení otáček zařízení lze nastavit heslem (řízení funkce PLC)

5

Směr činnosti zařízení

Směrem k zařízení je drát na pravé straně

6

Směr zkroucení systému

S/Z

7

Režim závitování trubek

Závitování

8

Rozsah pevnosti ocelového drátu (Mpa)

600 ~ 2800

9

Zastavit, když je dosaženo předem navržené délky měřiče

Měřicí měřič využívá PLC automatické zastavení měřicího měřiče, přesnost měřiče ≤ 1,5%.

10

Zařízení by se mělo automaticky zastavit, když je detekována přerušovaná čára v oblasti těla válce a lisovací matrice

Zařízení má výstražné zařízení pro zastavení odpojení.

11

LED osvětlení je instalováno uvnitř bezpečnostního krytu

U nárazuvzdorných svítilen a luceren by měla být na povrchu zajištěna bezpečnostní ochrana, aby se zabránilo srážce jiných předmětů a ocelového drátu

12

štít

Každé I-kolo odpovídá pozorovacímu oknu. Viditelné okno je vyrobeno z tvrzeného skla a bezpečnostní kryt je flexibilně otevřen nahoru a dolů bezešvou ocelovou trubkou. Stroj lze okamžitě zastavit, pokud je otevřen ≤150 mm. Když je bezpečnostní kryt otevřený a není zamčený, plošina může být pouze přesunuta, ale nemůže být spuštěna normálně. Maximální hlučnost je testována na 82 dB ve vzdálenosti 1000 mm od ochranného krytu

Položte středový vodič

Typ krmení

neotáčivý

I systém zvedání kol

Existují typy hřídelí, ložisková podpěra mechanického konstantního napínacího vedení.

Systém tlumení

Použijte speciální nastavení šroubu lanové pružiny odolné proti opotřebení

Rozsah průměrů uvolňovacího I-kola (mm)

250 (podle požadavků žadatele na I-kola)

Uvnitř válce pracovní kolo položí čáru

13

I systém zvedání kol

Existují hřídele typu, ložisko podporuje mechanické konstantní napínací vypouštění, kolísání tahu je menší než 3N, rozsah tahu 30 ~ 80N.

14

Systém tlumení

Použijte speciální nastavení šroubu lanové pružiny odolné proti opotřebení

15

Rozsah průměrů uvolňovacího I-kola (mm)

250 (podle požadavků žadatele na I-kola)

Válcová část

16

Počet I-kol v každém válci

6 *1 sekce = 6

17

Typ drátěného systému na válci

Namontujte vodicí kolo v každém ohybu, abyste prošli čárou, a ujistěte se, že ocelový drát při pokládání čáry neklouže.

18

Vnitřní průměr trysky z karbidu wolframu pro vnější vedení drátu

Závitová tryska je vyrobena z tvrdé slitiny YG8 o vnitřním průměru 8 mm. Je upevněn utahováním šroubů a lepidlem, aby byla zajištěna spolehlivá upevnění.

19

Výstup drátu Úhel drátu zásobníku

Maximální úhel od trysky drátu ve středu květinové desky k trysce drátu na stěně hlavně nesmí překročit 30°. Maximální úhel dvou přerušovaných čar od výstupu drátu první hlavně k vstupu drátu do poslední hlavně nesmí překročit 25°. Maximální úhel přerušovaných čar od výstupní trysky druhé hlavně k výstupu drátu od oddělovacího kotouče nesmí překročit 25°. Na výstupu nebo ohybu by měla být instalována speciální slitinová matrice, aby se zajistilo, že ocelový drát nevyklouzne z matrice slitiny.

20

Ložisko podpěry válců

Velké ložisko

Značka NSK

21

Mazání velkých ložisek podpírá válce

Mazané plastickým mazivem, každé ložisko je namontováno na úložné ploše ložiska, provozní teplota ≤75 °C

22

Konstrukce ložiskové úložné plochy

Tvárná litina. (QT - 400)

23

Tloušťka stěny (mm)

Ne méně než 12 mm

24

Dynamický systém válcového systému

Rozlišuje se zastavení a nouzové zastavení. Normální zastavení by mělo být zastaveno po zpomalení, kterého lze dosáhnout brzděním spotřeby energie a dalšími metodami. Normální doba brzdění je kratší než 20 sekund a nouzové zastavení by mělo být dokončeno do 10 sekund. Brzdové destičky lze po opotřebení snadno vyměnit.

25

Zámek I-wheel rámu drátěného zásobníku

Rám drátěného zásobníku je vybaven hřídelovým ložiskem pro podporu svislého konstantního napnutí a automatickým nastavením pokládky napínacího zařízení, aby bylo zajištěno rovnoměrné rozložení každého ocelového drátu a pramene. Nastavení tlumicího napínacího šroubu pro ovládání pravou rukou. Každý zásobník na drát může splňovat výrobní potřeby ø 250 I-wheel.

26

Režim ložiska kola I

Horizontální podpěrné vedení

27

I tlumení kol v drátěném zásobníku

Automatické nastavení zařízení pro napínání drátu, zajistit, aby každý ocelový drát, vlákno rovnoměrné vedení. Kolo na lince, tlumící pás instaloval pružinu, nastavení tlumícího napínacího šroubu pro pravou ruku.

28

Zařízení pro detekci přerušované čáry

Alarm přerušení linky, řízení programu PLC.

29

Konstrukce paralelního válce

Těleso hlavně je vnější závitová šňůra, ujistěte se, že ocelový drát od výstupu tělesa hlavně k uzavíracímu ústí lisovací matrice je rovnoměrný a nedochází k příčnému ohybu a maximální úhel skládání mezi výstupním ústím tělesa hlavně a výstupním ústím desky drátu nesmí překročit 25°.

30

Hostitelská základna

Profil ocel + ocel + beton

31

Skříň pohonu vřetena

Beztřetenový pohon

Do oblasti obrazce
Doména

32

Otvorové rozvody drátěného zásobníku

Sada 6 otvorů. Každá sada drátěných hubic je vyrobena z tvrdé slitiny YG6X o vnitřním průměru 8 mm a upevněna lepidlem pro zajištění spolehlivé fixace.

33

Předdeformační přístroje

Instalace bajonetu je vyhrazena a přizpůsobena podle specifikací struktury produktu

34

Úhel zavírání lisovací matrice

25 ° nebo méně

35

Konstrukce držáku lisovací linky

Tlaková pružina upravuje tlak

36

Velikost lisovací matrice

100 * 50 * (25 + 25) L * W * H (výška: velikost 50 po zavření dvou kusů)

Lze přizpůsobit

37

Základna formy mobilní

Rám lisovací zápustky využívá rybinovou drážkovou vodicí lištu pro nastavení a flexibilní pohyb

38

Po deformátoru

Přizpůsobení podle specifikací struktury produktu

Přídržné vodicí kolo

39

trakce

Synchronizace elektrického řízení

40

Průměr trakčního kola mm

460 * 2 ¢

41

Typ drážky trakčního kola / typu roviny

U drážka

42

Systém podpory trakčního kola

Podpěra ložiska

43

Počet drážek/Průměr drážky

Článek 8 až 9 / R3mm

44

Tvrdost štěrbiny

Materiál trakčního kola GCr15, tvrdost ≥HRC58-60o

45

Realizace transformace twist distance

PLC nekonečně variabilní otáčky

46

Měřicí zařízení

Jeden konec trakčního kola je blízko měřiče spínače

47

Elektronické měřicí zařízení

PLC elektronický měřič, displej na displeji

48

Příjezdová cesta

Jednoduchá aktivní a dvojitá trakční kola

Uzavřený řádek

49

Plochý kabel

Ovládání servomotoru

50

Režim posouvání řádků

Kuličková šroubová linka, couvání řízení PLC

51

Vertikální/horizontální regulační kolečko

Válec má R drážku, ložiskovou ocel

52

Podpora uzavřených linek

Přijímací i-kolo přijímá mechanický pneumatický typ horní části

53

Napětí při nanášení

Magnetické práškové spojky konstantní napětí zatahování.

54

Velikost průměru přijímacího I-kola (mm)

Zákazník poskytne

Dynamická jízda
Katedra soustavy / řízení elektrické energie

55

Přenos

Neexistuje žádný

56

Hostitelský ovladač

Motor pohání válec k otáčení

57

Hlavní motor

Motor s proměnným kmitočtem (11KW)

58

trakce

Frekvenční konverzní motor

59

Odběrový motor

Frekvenční konverzní motor

60

Regulace otáček hlavního motoru

Střídač

61

Kompletní elektrické ovládání stroje

Řízení programu PLC

62

ukázat

Dotyková obrazovka
