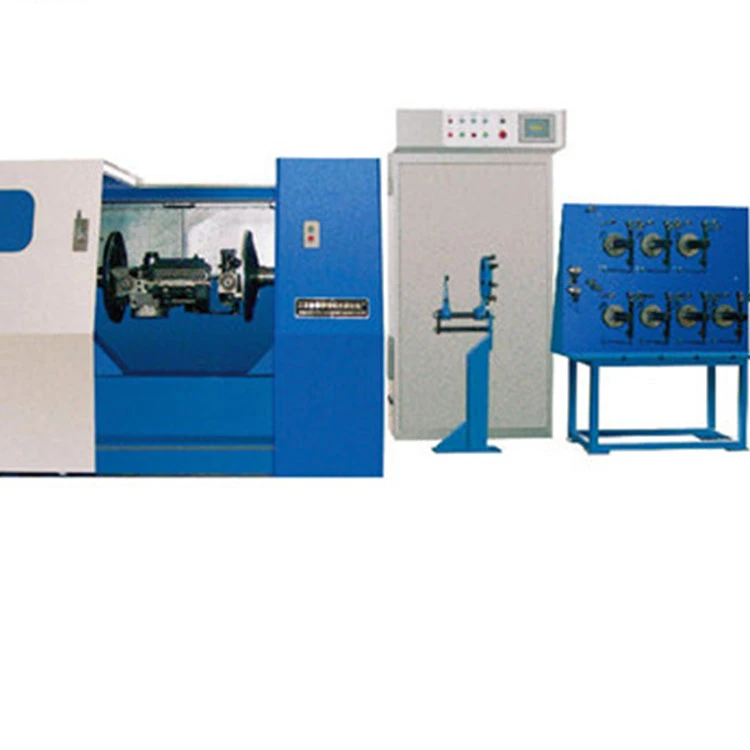

Dvojitý Twist Stranding Machine

Sériové číslo

Název zakoupeného vybavení

Celkové rozměry

Modelka

Počet

Hmotnost

1

Vysokorychlostní svíječ trubek

Šířka 1000* výška 1300* délka 6800

6/165

2200 kg

Složení zařízení

1, zařízení se skládá z centrálního vedení, sudu, tváření, trakce, zatahovacího vedení, elektrické ovládací části;

Projekt

Sériové číslo

Struktura zařízení

Funkční požadavky a parametry zařízení

Poznámka

Základna

tento

práce

umět

a

ženšen

Číslo

1

Průměr drátu před kroucením (mm)

0.1 ~ 0.30

2

Průměr po otočení (mm)

0.3 ~ 1.5

3

Rozsah zkroucení (mm)

1 ~ 50

4

Rychlost zařízení (RPM)

Maximální otáčky 3000 RPM, pracovní otáčky 2800 RPM, nastavení rychlosti zařízení lze nastavit heslem (ovládání funkce PLC)

5

Provozní směr zařízení

Čelní k zařízení, drát je na pravé straně

6

Směr otáčení systému

S/Z

7

Režim navlékání trubek

Navlékání

8

Rozsah třídy pevnosti ocelového drátu (Mpa)

600 ~ 2800

9

Zastavte, když je dosaženo předem navržené délky metru

Měřicí přístroj využívá automatické zastavení PLC měření, přesnost měřiče menší nebo rovna 1,5 procenta.

10

Zařízení by se mělo automaticky zastavit, když je detekována přerušovaná čára v oblasti těla válce a lisovací matrice

Zařízení má alarmové zařízení pro zastavení odpojení.

11

LED osvětlení je instalováno uvnitř bezpečnostního krytu

U nárazuvzdorných lamp a svítilen by měla být na povrchu zajištěna bezpečnostní ochrana, aby se zabránilo srážce jiných předmětů a ocelového drátu

12

štít

Každé I-kolo odpovídá pozorovacímu oknu. Viditelné okénko je vyrobeno z tvrzeného skla a bezpečnostní kryt se pružně otevírá nahoru a dolů pomocí bezešvé ocelové trubky. Stroj lze okamžitě zastavit, pokud je otevřen na méně než 150 mm nebo rovný 150 mm. Když je bezpečnostní kryt otevřený a nezamčený, lze plošinou pouze pohybovat, ale nelze ji normálně spustit. Maximální hluk je 82 dB, testováno na vzdálenost 1 000 mm z ochranného krytu

Položte středový drát

Typ krmení

nerotační

I systém zvedání kol

Existuje typ hřídele, podpora ložiska s mechanickým konstantním napětím.

Systém tlumení

Použijte speciální nastavení šroubu pružiny lana odolného proti opotřebení

Rozsah průměru uvolňovacího I-kola (mm)

165 (podle požadavků I-kola poptávajícího)

Uvnitř válce klade vlasec pracovní kolo

13

I systém zvedání kol

Existuje typ hřídele, podpěra ložiska s mechanickým konstantním napětím, kolísání napětí je menší než 1N, rozsah napětí 1 ~ 15N.

14

Systém tlumení

Použijte speciální nastavení šroubu pružiny lana odolného proti opotřebení

15

Rozsah průměru uvolňovacího I-kola (mm)

165 (podle požadavků I-kola poptávajícího)

Část válce

16

Počet I-kol v každém válci

6 *1 sekce =6

17

Typ drátěného systému na válci

Nainstalujte vodicí kolečko v každém ohybu, abyste protáhli vlasec, a zajistěte, aby ocelový drát při pokládání vlasce neklouzal.

18

Vnitřní průměr trysky z karbidu wolframu pro vnější vedení drátu

Navlékací tryska je vyrobena z tvrdé slitiny materiálu YG8 s vnitřním průměrem 5 mm. Upevňuje se šroubovým utažením a lepidlem, aby bylo zajištěno spolehlivé upevnění.

19

Vývod drátu Úhel drátěného žlabu

Maximální úhel mezi drátěnou hubicí ve středu květinové desky k drátěné hubici u stěny sudu nesmí překročit 30 stupňů. Maximální úhel dvou přerušovaných čar od výstupu drátu z prvního barelu ke vstupu drátu posledního barelu nesmí překročit 25 stupňů. Maximální úhel přerušovaných čar od výstupní trysky drátu druhého válce k výstupu drátu dělicího kotouče nesmí překročit 25 stupňů. Na výstupu nebo ohybu by měla být instalována speciální slitinová matrice, aby se zajistilo, že ocelový drát neklouže z slitinová matrice.

20

Podpěrné ložisko válce

Velké ložisko

Značka NSK

21

Mazání velkých ložisek podpěry válců

Mazané tukem, každé ložisko je instalováno na sedle ložiska, provozní teplota menší nebo rovna 75 stupňům

22

Konstrukce sedla ložiska

Tvárná litina. (QT - 400)

23

Tloušťka stěny (mm)

Ne méně než 9 mm

24

Systém válců dynamický systém

Rozlišuje se zastavení a nouzové zastavení. Normální zastavení by mělo být zastaveno po zpomalení, čehož lze dosáhnout brzděním na spotřebu energie a jinými metodami. Normální doba brzdění při zastavení je kratší než 20 sekund a nouzové zastavení by mělo být dokončeno do 10 sekund. Brzdové destičky lze po opotřebení snadno vyměnit.

25

Rám drátěného žlabu Zámek I-kola

Rám drátěného žlabu je vybaven hřídelovým ložiskem pro podporu vertikálního rozložení konstantního tahu a automatickým nastavovacím zařízením pro rozložení tahu, aby bylo zajištěno rovnoměrné rozložení každého ocelového drátu a pramene. Nastavení tlumícího napínacího šroubu pro pravou ruku. Každý drátěný talíř může splňovat výrobní potřeby I-kola ø 165.

26

I režim ložiska kola

Horizontální nosné vedení

27

I tlumení kol v drátěném žlabu

Automatické nastavení napínacího zařízení drátu, ujistěte se, že každý ocelový drát má jednotnou linii. I kolo na lince, tlumicí pás nainstalována pružina, nastavení napínací šroub tlumení pro pravou ruku.

28

Zařízení pro detekci přerušeného vedení

Alarm přerušení linky, řízení programu PLC.

29

Konstrukce paralelního válce

Tělo hlavně je vnější závitová linka, která zajišťuje, že ocelový drát od výstupu těla hlavně k uzavíracímu ústí lisovací matrice je stejnoměrný a nedochází k jevu příčného ohýbání a maximální úhel skládání mezi výstupním ústím lisu tělo hlavně a výstupní ústí drátěné desky nesmí překročit 25 stupňů.

30

Hostitelská základna

Profilová ocel plus ocel plus beton

31

Skříň pohonu vřetena

Bezvřetenový pohon

Do
Tvar
plocha
doména

32

Otvorový rozvod drátěného žlabu

Sada 6 otvorů. Navlékací tryska na každé sadě drátěného podnosu je vyrobena z tvrdé slitiny materiálu YG6X, vnitřní průměr navlékací trysky je 5 mm a způsob upevnění lepidla je přijat pro zajištění spolehlivého upevnění.

33

Předdeformační zařízení

Instalace bajonetu je vyhrazena a přizpůsobena podle specifikací struktury produktu

34

Uzavírací úhel lisovací matrice

25 stupňů nebo méně

35

Struktura držáku lisovací linie

Přítlačná pružina upravuje tlak

36

Velikost lisovací matrice

60*40*(20 plus 20) DÉLKA * šířka * výška (výška: velikost 40 po uzavření dvou kusů)

Lze přizpůsobit

37

Mobilní základna formy

Rám lisovací matrice využívá vodicí lištu s rybinovou drážkou pro flexibilní nastavení a pohyb

38

Po deformátoru

Přizpůsobte podle specifikací struktury produktu

Podíl
Vést
kolo

39

trakce

Elektrická synchronizace ovládání

40

Průměr pojezdového kola mm

159 * 2 ￠

41

Typ trakčního kola drážkový/rovinný typ

U drážka

42

Nosný systém pojezdových kol

Podpora ložisek

43

Počet drážek/průměr štěrbiny

Článek 8 až 9 / R3mm

44

Tvrdost drážky

Materiál pojezdového kola GCr15, tvrdost Vyšší nebo rovna HRC58-60o

45

Realizace transformace vzdálenosti zákrutu

PLC s plynulou regulací otáček

46

Měřicí zařízení

Jeden konec trakčního kola je blízko měřiče spínače

47

Elektronické měřicí zařízení

Elektronický měřič PLC, zobrazení na obrazovce

48

Cesta autem

Jednoduchá aktivní a dvojitá trakční kola

ZAVŘENO
řádek
čára

49

Páskový kabel

Ovládání servomotoru

50

Režim přesouvání řádků

Vedení kuličkového šroubu, reverzace řízení PLC

51

Vertikální/horizontální regulační kolečko

Válec má R drážku, ložisková ocel

52

Podpora uzavřené linky

Přijímací i-kolo využívá mechanický pneumatický horní typ

53

Přijímací napětí

Hang tuo swing tyč konstantní napětí zatahovací šňůru.

54

Velikost průměr přijímacího I-kola (mm)

Zákazník poskytnout

Řídit
dynamický
oddělení
Systém
/
elektřina
řízení

55

přenos

Tady není žádný

56

Hostitelský ovladač

Motor pohání válec k otáčení

57

Hlavní motor

Motor s proměnnou frekvencí (5,5 kW)

58

trakce

Servomotor

59

Navíjecí motor

Motor frekvenční konverze

60

Hlavní regulace otáček motoru

Střídač

61

Kompletní elektrické ovládání stroje

Řízení programu PLC

62

Zobrazit

Dotyková obrazovka
